コンクリート補修用注入器具

NFプラグ(NEWタイプ)
自動式低圧樹脂注入工法(グラウト工法)の
コンクリート補修材注入用器具

( 製造元:中川産業株式会社(本社:大阪市淀川区)
本品は、ビル・マンション等の建築物補修工事において一般に利用される補修材注入用のローコストタイプの器具です。


特徴

1.ローコスト(コスト低減に貢献します!)
2.小型軽量で、落下の危険性なし
3.使い捨てだから清掃の手間いらず
4.補修材の追い足し注入が可能
5.圧力タンクの目盛は両側面に縦横両対応に記されているので見やすく、注入状況の確認が容易
6.補修箇所の状況に応じた注入が可能
7.注入材硬化開始まで間隙部への加圧状態は保持され、空洞化の心配なし。
8.NEWタイプは、注入口をニップル形状にし、各種工具にも対応が可能となりました。)

一般にビル・マンションなど建築物のコンクリート壁のひび割れなどの空洞・空隙・隙間などを埋めるために注入する薬剤などの流動性液体を建築用語でグラウト(grout)と呼び、その薬剤を用いて空洞等を埋めていく工法はグラウト工法と呼ばれています。

 グラウト工法には、本品のような圧縮空気の復元力を利用して、加圧できる専用器具を用いて、コンクリートに発生したひび割れに補修材料(エポキシ樹脂、セメント系注入材など)を注入する工法の一つとして、自動式低圧樹脂注入工法といわれる工法があります。

  本品は、この自動式低圧樹脂注入工法で補修材を注入用の専門工具(補修材注入用ポンプ)を利用して、空洞内に送り込むための製品です。

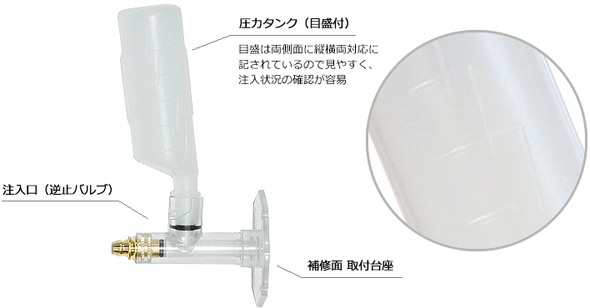

構造

注入原理

1.注入口より注入された補修剤がコンクリートの隙間を充填する。
2.この際、補修材が逆流してきますが、注入口には逆止バルブがあるため、圧力タンク内に留まることとなります。
3.圧力タンク内に補修材が入ってくることによりタンク内の空気が圧縮される。
4.圧縮された空気の圧力により、タンク内の補修材が再びひび割れに注入される。

当社では、注入口のバルブを製造しており、
この他にも、自動式低圧樹脂注入工法に見合った逆止弁(バルブ)を多数持っております。

実用新案等の紹介

知的財産権
登録実用新案 第3155053号 「注入ノズル、樹脂注入器及び注入ノズル本体」
意匠登録 第1380234号 「建物補修用ノズル」
意匠登録 第1380235号 「建物補修用ノズル」
意匠登録 第1380247号 「建物補修用ノズル」

経営革新計画
小企業の新たな事業活動の促進に関する法律(新事業活動促進法)に
基づく経営革新計画承認事業
大阪府指令経支第1090-75号 「新グラウト用プラグの開発・製造・販売」

新たに開発をお考えの、会社様におかれましては、必ずお役に立てると確信いたしております。
お気軽に声をおかけ下さい。

※説明文下のサムネイル画像の上にカーソルをのせると拡大画像がご覧いただけます。

注入用プラグ本体&圧力タンク小

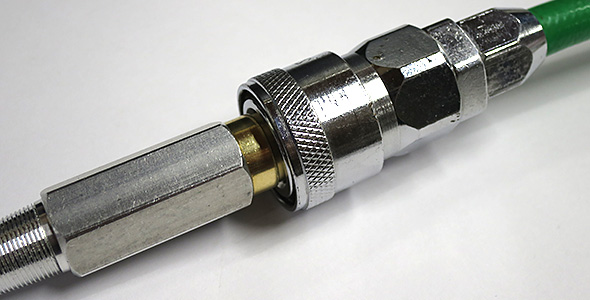

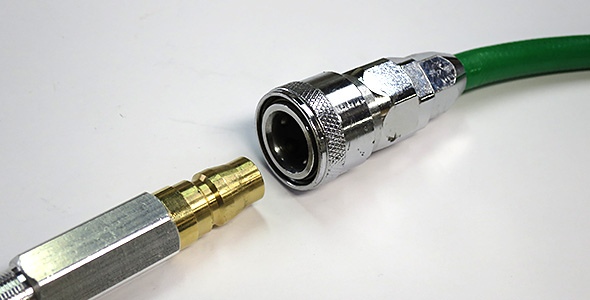

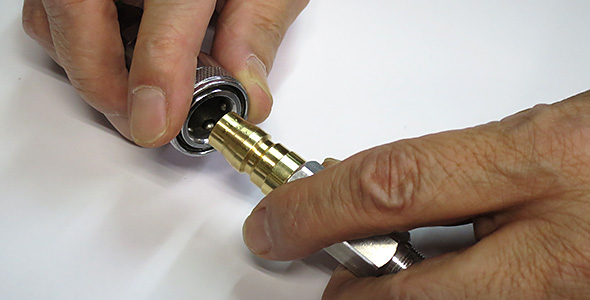

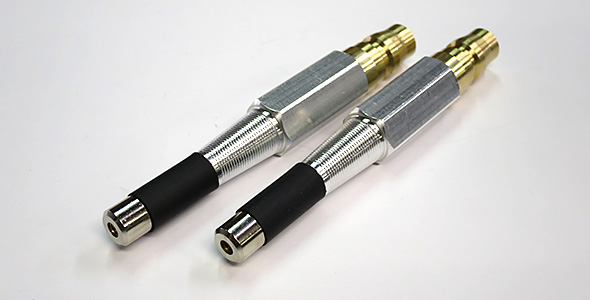

パッ力ー式低圧注入プラグ(総アルミ製)

注入孔径:φ10.5mm

注入孔穿孔深さ:30mm以上

注入圧:O.2MP(Max)

用途:(穿孔を要する)
ひび割れ注入補修・止水
コールドジョイント注入補修・止水
ジャンカ注入補修 止水

適用注入材
セメントスラリー系
低粘度エポキシ系
低粘度アクリル系
※上記等各種ひび割れ注入補修材(低粘度タイプ)

  • サムネイル1
  • サムネイル2
  • サムネイル3

注入用プラグ本体&圧力タンク小

パッ力ー式低圧注入プラグ(樹脂+真鍮製)

注入孔径:φ10.5mm

注入孔穿孔深さ:30mm以上

注入圧:O.2MP(Max)

用途:(穿孔を要する)
ひび割れ注入補修・止水
コールドジョイント注入補修・止水
ジャンカ注入補修 止水

適用注入材
セメントスラリー系
低粘度エポキシ系
低粘度アクリル系
※上記等各種ひび割れ注入補修材(低粘度タイプ)

  • サムネイル1
  • サムネイル2
  • サムネイル3

注入用プラグ本体&圧力タンク小

ケイ酸質系含浸材低圧注入用プラグ
注入用プラグ本体&圧力タンク(ブロータンク)小

ケイ酸質系含浸材(ポルトグラス)を用いたコンクリート補修用工法に採用されている注入用プラグです。
タンク容量約20cc

  • サムネイル1
  • サムネイル2
  • サムネイル2
  • サムネイル3

注入用プラグ本体&圧力タンク大

ケイ酸質系含浸材低圧注入用プラグ
注入用プラグ本体&圧力タンク(ブロータンク)大

ケイ酸質系含浸材(ポルトグラス)を用いたコンクリート補修用工法に採用されている注入用プラグです。
タンク容量約50cc

  • サムネイル1
  • サムネイル2
  • サムネイル2
  • サムネイル2
  • サムネイル3

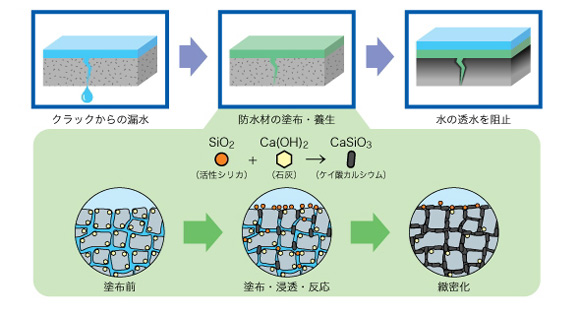

ケイ酸質系含浸防水材によるコンクリート保護のしくみ
主成分のケイ酸質が、コンクリート・モルタルの深部まで浸透し、内部の水酸化カルシウムと
化学反応を起こし、ケイ酸カルシウムが生成されて空間が埋められていきます。

ケイ酸質系含浸防水材(ポルトグラス)を用いたコンクリート補修工法に上記の当社開発・製造の注入プラグと圧力タンク(ブロータンク)が採用されています。工法の動画をご覧いただけます。
(有限会社 サンゲン様ご提供)

詳しい工法については、有限会社サンゲン様ホームページをご参照下さい。
http://www.sangen.co.jp/

圧力タンク(ブロータンク)を使った製品の開発を行っております。お気軽にお問い合わせ下さい。

NFプラグ2

NFプラグ2

主に幅1mm以上のひび割れに対して、比較的粘土の高い樹脂を手動で注入する場合に使用します。
クラッキング圧(弁の初期開閉圧)が通常のNFプラグの半分ほどの力で開きますので注入がとても楽です。

この商品はオンラインショップよりご購入いただけます。

単価:200円(税込) 価格は数量に応じて相談いたします。(送料別途)
お気軽にお問い合わせ下さい。

  • サムネイル1
  • サムネイル2
  • サムネイル3


グラウト材注入用ポンプ(FUSOH Aポンプ/40cc)

グラウト材注入用ポンプ(Aポンプ/40cc)

急激な圧力を掛けることなく注入材を一定量注入可能な専用ポンプです。
注入量管理とメンテナンスが簡便です。
最大耐久圧力7MPa常用使用圧力2MPa

この商品はオンラインショップよりご購入いただけます。

  • サムネイル1
  • サムネイル2
  • サムネイル3





グラウト材注入用ポンプ(FUSOH Bポンプ/160cc)

グラウト材注入用ポンプ(Bポンプ/160cc)

急激な圧力を掛けることなく注入材を一定量注入可能な専用ポンプです。
注入量管理とメンテナンスが簡便です。
最大耐久圧力4MPa常用使用圧力2MPa

この商品はオンラインショップよりご購入いただけます。

  • サムネイル1
  • サムネイル2
  • サムネイル3





グラウト材注入用ポンプ(FUSOH Dポンプ/40cc)

グラウト材注入用ポンプ(Dポンプ/40cc)

現在の注入ポンプのベースとなった手押し型のポンプです。
扱い易くメンテナンスが容易です。

この商品はオンラインショップよりご購入いただけます。
